Cách đấu quạt thông gió 3 dây – Hướng dẫn chi tiết, an toàn và dễ hiểu

Cách đấu quạt thông gió 3 dây là thao tác điện cơ phổ biến trong hệ thống thông gió dân dụng và công nghiệp. Tuy nhiên, nếu thực hiện sai kỹ thuật, việc đấu dây có thể dẫn đến hiện tượng quạt quay ngược chiều, không hoạt động, thậm chí gây chập cháy nguy hiểm. Bài viết này sẽ hướng dẫn bạn từng bước cụ thể, từ cách nhận biết từng dây đến quy trình đấu nối chuẩn kỹ thuật – giúp bạn có thể tự tin thực hiện tại nhà hoặc tại công trình.

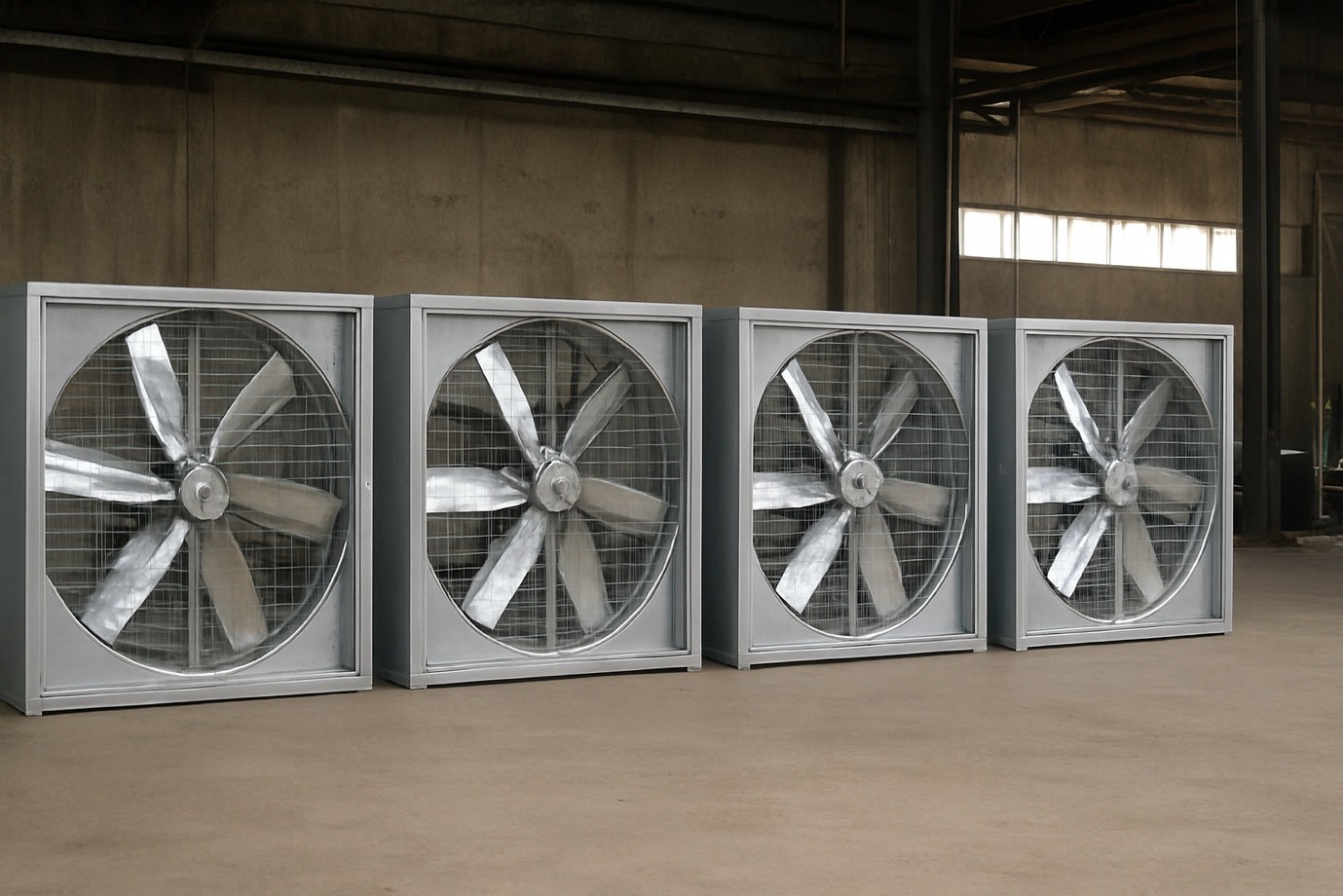

Cách đấu quạt thông gió 3 dây

Tại sao cần hiểu đúng cách đấu quạt thông gió 3 dây?

Không giống như các loại quạt sử dụng chỉ 2 dây đơn giản, quạt thông gió 3 dây thường có cấu tạo phức tạp hơn vì được tích hợp thêm chức năng như điều chỉnh tốc độ hoặc đảo chiều. Việc hiểu rõ cách đấu nối không chỉ đảm bảo an toàn trong vận hành, mà còn giúp tăng tuổi thọ thiết bị, tiết kiệm điện và đảm bảo luồng không khí hoạt động đúng hướng. Đặc biệt trong môi trường công nghiệp, nơi các thiết bị vận hành liên tục, đấu sai có thể dẫn đến ngưng trệ cả hệ thống.

Cấu tạo cơ bản của quạt thông gió 3 dây

Quạt thông gió 3 dây thường sử dụng mô-tơ xoay chiều với hai cuộn dây: cuộn chạy chính và cuộn phụ. Từ đó, ba dây dẫn được đưa ra khỏi mô-tơ. Tùy theo từng hãng sản xuất, các dây này có thể có màu sắc và cách đánh dấu khác nhau. Tuy nhiên, về cơ bản, ba dây thường gồm:

– Một dây là dây pha (L) – cấp nguồn chính cho mô-tơ hoạt động.

– Một dây là dây trung tính (N) – hoàn tất mạch điện.

– Dây còn lại thường là dây phụ, dùng để điều khiển tốc độ, đổi chiều quay hoặc khởi động mô-tơ.

Đặc điểm quan trọng của loại quạt này là khả năng điều khiển thông minh và linh hoạt hơn quạt 2 dây, nên việc đấu nối chính xác là cực kỳ cần thiết.

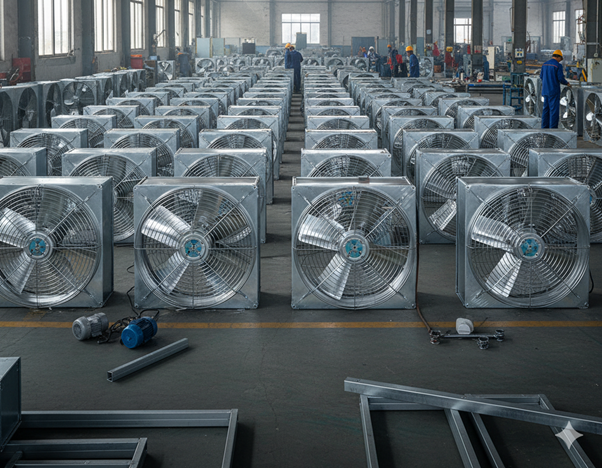

Quạt thông gió công nghiệp

Chuẩn bị trước khi đấu nối

Trước khi bắt tay vào đấu quạt thông gió 3 dây, bạn cần chuẩn bị đầy đủ các thiết bị và dụng cụ cần thiết. Những thứ không thể thiếu bao gồm:

– Kìm điện và tuốc-nơ-vít cách điện.

– Băng keo cách điện hoặc ống co nhiệt.

– Đồng hồ vạn năng (multimeter) để xác định chức năng của từng dây.

– Găng tay cách điện nếu đấu ở nơi cao hoặc ẩm ướt.

– Công tắc, cầu dao hoặc aptomat để ngắt/mở nguồn điện khi cần thiết.

Ngoài ra, cần đảm bảo rằng nguồn điện đã được ngắt hoàn toàn trước khi bắt đầu thao tác để tránh nguy cơ điện giật.

Cách xác định từng dây điện của quạt

Một trong những bước quan trọng nhất chính là xác định đúng chức năng của từng dây. Nếu có sơ đồ đấu dây từ nhà sản xuất đi kèm, bạn nên tham khảo kỹ. Trong trường hợp không có, bạn có thể sử dụng đồng hồ đo điện trở để kiểm tra.

Cách làm như sau:

– Dùng đồng hồ đo để đo điện trở giữa từng cặp dây.

– Cặp dây có chỉ số điện trở lớn hơn thường là cuộn phụ.

– Dây chung (dây trung tính) là dây xuất hiện trong cả hai phép đo.

– Dây còn lại là dây pha chính.

Để tránh nhầm lẫn, bạn nên đánh dấu hoặc ghi chú lại ngay sau khi xác định xong.

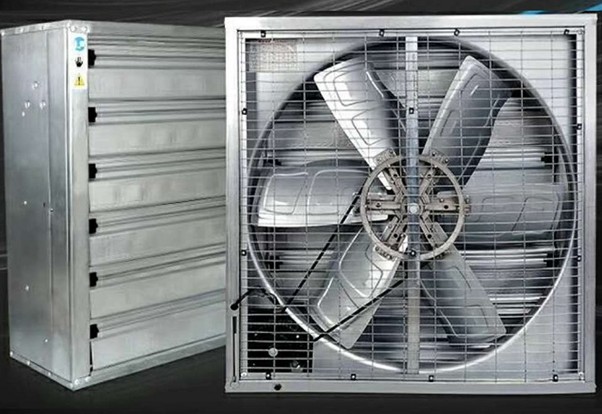

Xác định các dây điện của quạt

Hướng dẫn cách đấu quạt thông gió 3 dây chi tiết

Sau khi đã xác định rõ chức năng từng dây, bạn có thể bắt đầu quá trình đấu nối theo các bước dưới đây:

Bước 1: Tuốt dây và chuẩn bị đầu nối

Tuốt vỏ cách điện của mỗi dây khoảng 8–10mm. Dùng kìm chuyên dụng để tránh làm đứt lõi đồng bên trong.

Bước 2: Nối dây pha (L)

 Dây pha của quạt sẽ được nối với dây pha từ nguồn điện hoặc thông qua một công tắc điều khiển. Việc này giúp bạn dễ dàng bật/tắt quạt khi cần thiết.

Bước 3: Nối dây trung tính (N)

Dây trung tính của quạt cần được nối trực tiếp với dây trung tính của nguồn điện. Đây là dây hoàn tất mạch điện, giúp quạt hoạt động ổn định.

Bước 4: Xử lý dây phụ (nếu có)

Dây thứ ba – thường là dây phụ – có thể dùng cho nhiều mục đích: khởi động mô-tơ, điều khiển tốc độ hoặc đảo chiều.

Nếu không có chức năng điều khiển tốc độ, dây phụ có thể được nối chung với dây pha. Trong trường hợp có dùng điều tốc, bạn cần nối dây phụ với thiết bị điều khiển chuyên dụng theo hướng dẫn riêng của nhà sản xuất.

Bước 5: Cố định và cách điện mối nối

Sau khi hoàn tất việc đấu dây, bạn cần dùng băng keo cách điện để bọc kín từng mối nối hoặc dùng ống co nhiệt để tăng tính thẩm mỹ và an toàn. Đồng thời, cố định dây vào tường hoặc trần bằng nẹp để tránh bị kéo căng hay đứt gãy sau này.

Bước 6: Kiểm tra và vận hành thử

Sau khi đấu xong, bật cầu dao hoặc aptomat để cấp điện cho quạt. Quan sát xem quạt có quay đúng chiều, phát ra tiếng êm hay không. Nếu quạt không quay hoặc quay ngược, hãy tắt điện và kiểm tra lại mối nối – đặc biệt là dây pha và dây phụ.

Xem thêm: Hướng Dẫn Cách Lắp Đặt Quạt Thông Gió Công Nghiệp Đúng Chuẩn

Những lỗi thường gặp khi đấu quạt thông gió 3 dây

Khi thực hiện đấu quạt, có một số lỗi phổ biến có thể xảy ra nếu không cẩn thận:

– Đấu nhầm dây pha và dây phụ khiến quạt quay sai chiều hoặc không khởi động được.

– Không bọc kỹ mối nối dẫn đến rò điện hoặc chập cháy trong môi trường ẩm.

– Sử dụng dây dẫn không đúng tiết diện, khiến dây nóng lên, nhanh hư hỏng.

– Lắp sai chiều quay của quạt, gây cản trở luồng gió, giảm hiệu suất.

– Không kiểm tra sau khi đấu, dễ bỏ sót lỗi nhỏ nhưng nguy hiểm.

Tốt nhất, sau khi hoàn tất, nên đo lại dòng điện và kiểm tra sự ổn định của quạt trong 5–10 phút đầu tiên.

Kinh nghiệm thực tế và mẹo an toàn

Một số mẹo hữu ích giúp bạn đấu quạt hiệu quả hơn:

– Nếu bạn không chắc chắn về chức năng dây, đừng đoán mò. Hãy sử dụng đồng hồ vạn năng hoặc hỏi đơn vị sản xuất.

– Nên sử dụng dây tiếp địa nếu quạt có vỏ kim loại để tránh rò điện.

– Luôn có cầu dao hoặc công tắc riêng cho quạt, không nối chung vào hệ thống điện sinh hoạt để dễ dàng kiểm soát.

– Nếu lắp nhiều quạt trong hệ thống lớn, nên đánh số từng quạt và sơ đồ hóa cách đấu để dễ bảo trì sau này.

– Trong môi trường dễ cháy nổ, nên chọn quạt có chứng chỉ chống cháy và thực hiện đấu nối bởi thợ điện chuyên nghiệp.

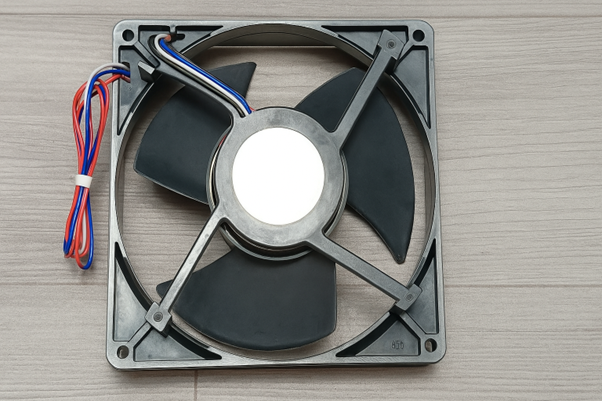

Đấu quạt thông gió 3 dây chuyên nghiệp

Có nên tự đấu quạt hay gọi thợ?

Việc tự đấu nối quạt thông gió 3 dây không quá khó nếu bạn có chút hiểu biết về điện và tuân thủ đúng quy trình. Tuy nhiên, nếu bạn rơi vào các tình huống dưới đây, tốt nhất nên gọi thợ chuyên môn:

– Không xác định được dây dẫn nào là pha, trung tính hoặc phụ.

– Quạt nằm ở vị trí trên cao, nguy hiểm khi thao tác.

– Hệ thống điều khiển tốc độ phức tạp hoặc có nhiều thiết bị liên quan.

– Không có dụng cụ đo điện hoặc công cụ cách điện cần thiết.

Việc thuê thợ có thể làm bạn tốn thêm một khoản chi phí nhỏ, nhưng đổi lại sẽ đảm bảo an toàn, đặc biệt trong môi trường công nghiệp hoặc các công trình lớn.

Qua bài viết, hi vọng bạn đã hiểu rõ cách đấu quạt thông gió 3 dây một cách đúng kỹ thuật, an toàn và hiệu quả. Việc xác định đúng chức năng của từng dây, thực hiện nối đúng trình tự và đảm bảo các yếu tố an toàn điện là quan trọng.
