Cánh Quạt Hút Gió Công Nghiệp: Cấu Tạo, Phân Loại Và Ứng Dụng

Cánh quạt hút gió công nghiệp là thành phần quan trọng trong hệ thống thông gió nhà xưởng, góp phần kiểm soát môi trường làm việc, giảm nhiệt và loại bỏ khí thải hiệu quả. Không đơn thuần là một linh kiện cơ khí, cánh quạt là bộ phận tạo ra lưu lượng gió – yếu tố quyết định hiệu suất và tuổi thọ của cả hệ thống quạt công nghiệp.

Bài viết này sẽ đi sâu vào cấu tạo, nguyên lý hoạt động, phân loại cánh quạt, ứng dụng thực tế cũng như các tiêu chí lựa chọn đúng loại cánh quạt thông gió công nghiệp theo nhu cầu sử dụng. Nếu bạn đang tìm kiếm thông tin kỹ thuật chính xác và mang tính thực tiễn cao, hãy đọc tiếp nội dung dưới đây.

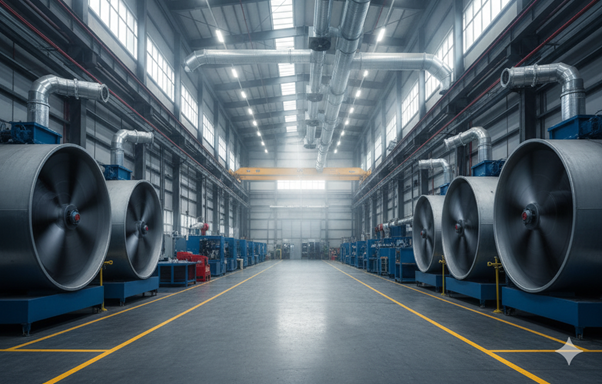

Quạt hút gió công nghiệp

Vai trò của cánh quạt trong hệ thống thông gió công nghiệp

Trong các hệ thống quạt hút, quạt thổi công nghiệp, cánh quạt là bộ phận chuyển hóa năng lượng quay của động cơ thành lực đẩy khí. Dòng khí chuyển động theo hướng trục (hướng trục quạt) hoặc hướng tâm (trong quạt ly tâm) giúp làm mát, hút khí nóng, loại bỏ bụi, hơi ẩm hoặc hóa chất độc hại.

Một hệ thống thông gió dù có động cơ công suất lớn nhưng nếu cánh quạt thiết kế không chuẩn, vật liệu không phù hợp hoặc lắp đặt sai, toàn bộ hệ thống sẽ giảm hiệu quả đáng kể, gây ồn, rung lắc và nhanh hư hỏng.

Vì vậy, việc chọn đúng loại cánh quạt hút gió công nghiệp là yếu tố cốt lõi trong thiết kế và thi công hệ thống thông gió nhà máy, nhà kho, xưởng sản xuất, hầm kỹ thuật…

Cấu tạo cơ bản của cánh quạt hút gió công nghiệp

Cánh quạt công nghiệp có cấu tạo khá đa dạng tùy loại, nhưng thường gồm các thành phần cơ bản sau:

– Cánh gió: Thường từ 3 đến 9 cánh, được thiết kế khí động học để tăng hiệu suất và giảm tiếng ồn. Cánh có thể dày hoặc mỏng tùy yêu cầu áp suất gió.

– Vòng trung tâm (hub): Là nơi liên kết giữa cánh và trục quay. Được gia cố chắc chắn để chịu được lực quay lớn.

– Góc nghiêng cánh: Được điều chỉnh tùy theo mục đích (tạo áp lực cao hay lưu lượng lớn). Góc nghiêng ảnh hưởng trực tiếp đến hiệu suất gió.

– Cân bằng động: Tất cả các cánh đều phải được cân bằng động chính xác để đảm bảo hoạt động ổn định, giảm rung, tăng tuổi thọ.

Cấu tạo cánh quạt hút gió công nghiệp

Phân loại cánh quạt hút gió công nghiệp

Tùy theo thiết kế hệ thống và mục tiêu sử dụng, cánh quạt được chia thành nhiều loại khác nhau:

Theo hướng gió

– Cánh quạt hướng trục: Dòng khí chuyển động song song với trục quạt. Loại này phù hợp với nhu cầu thông gió lưu lượng lớn, áp suất thấp.

– Cánh quạt ly tâm: Dòng khí chuyển động vuông góc với trục quay. Tạo áp lực cao hơn, phù hợp với hệ thống dẫn gió dài, có nhiều khúc cua.

Theo vật liệu chế tạo

– Thép sơn tĩnh điện: Bền, chịu lực tốt, giá thành hợp lý.

– Inox 304/316: Chống gỉ, dùng trong môi trường ẩm, hóa chất.

– Hợp kim nhôm: Nhẹ, tản nhiệt tốt, thường dùng cho quạt tốc độ cao.

– Composite/sợi thủy tinh: Chống ăn mòn, cách điện, phù hợp với môi trường hóa chất hoặc phòng sạch.

Theo hình dạng

– Cánh thẳng: Dễ gia công, phổ biến, hiệu suất ổn định.

– Cánh cong (airfoil): Tăng lực hút/đẩy, giảm ồn, dùng trong hệ thống yêu cầu cao.
– Cánh chữ S: Tối ưu cho tốc độ cao, hệ thống hút bụi công suất lớn.

Xem thêm: Quạt thông gió công nghiệp composite

Ưu điểm khi sử dụng cánh quạt chất lượng cao

Sử dụng cánh quạt thông gió công nghiệp đạt chuẩn kỹ thuật mang lại nhiều lợi ích thiết thực:

– Hiệu suất gió tối đa: Thiết kế khí động học tốt giúp tạo lưu lượng gió cao hơn ở cùng công suất.

– Tiết kiệm điện năng: Giảm hao phí động năng, giúp tiết kiệm chi phí vận hành.

– Giảm tiếng ồn và rung: Cân bằng động chuẩn xác giúp hệ thống vận hành êm ái.

– Tuổi thọ dài: Vật liệu tốt, kết cấu chắc chắn giúp hạn chế hư hỏng.

– Tương thích với nhiều động cơ: Có thể lắp đặt dễ dàng với động cơ có các dải tốc độ khác nhau.

Ứng dụng thực tế của cánh quạt hút gió công nghiệp

Cánh quạt hút gió công nghiệp được sử dụng trong hầu hết các lĩnh vực sản xuất hiện nay, như:

– Nhà xưởng cơ khí, may mặc, chế biến gỗ: Thông gió, làm mát không khí.

– Xưởng sơn, hóa chất: Hút hơi độc, khí dung, bụi mịn.

– Nhà máy thực phẩm, dược phẩm: Duy trì áp suất âm dương, đảm bảo vệ sinh môi trường sản xuất.

– Kho lạnh, hầm mỏ: Điều hòa nhiệt độ, tạo lưu thông không khí.

– Tầng hầm, bãi đỗ xe: Hút khói, khí CO từ xe cộ.

Tùy vào từng ứng dụng, người dùng cần chọn đúng loại cánh quạt thông gió công nghiệp để đảm bảo hiệu quả và an toàn.

Tiêu chí lựa chọn cánh quạt công nghiệp phù hợp

Trước khi đặt mua hoặc thiết kế hệ thống quạt, bạn cần xác định rõ các yếu tố kỹ thuật dưới đây:

Lưu lượng và áp suất

– Lưu lượng (m³/h) và áp suất (Pa) là hai thông số cốt lõi ảnh hưởng trực tiếp đến lựa chọn cánh quạt.

– Hệ thống có ống gió dài, nhiều đoạn gấp cần cánh tạo áp lực cao (ly tâm).

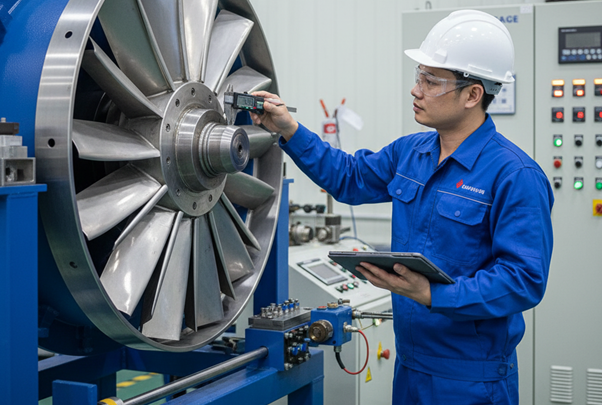

Kiểm tra cánh quạt công nghiệp đủ tiêu chuẩn

Môi trường sử dụng

–  Môi trường có độ ẩm, bụi, hóa chất → dùng vật liệu chống ăn mòn như inox hoặc composite.
– Môi trường sạch như phòng sạch, nhà máy dược → yêu cầu cánh nhẹ, vận hành êm.

Yêu cầu về tiếng ồn và độ rung

– Hệ thống trong khu vực dân cư hoặc làm việc liên tục cần loại cánh được cân bằng tốt, giảm ồn.

– Nên chọn đơn vị có kiểm tra cân bằng động tại xưởng sản xuất.

Kích thước và kiểu lắp đặt

– Đo chính xác vị trí lắp, đường kính, độ sâu.

– Xem xét cấu trúc trục, trục động cơ và hướng quay để tránh sai lệch khi lắp ráp.

Bảo trì và tuổi thọ cánh quạt công nghiệp

Để đảm bảo hệ thống vận hành ổn định, người vận hành cần kiểm tra định kỳ các yếu tố sau:

– Cánh bị cong vênh: Gây rung, tiếng ồn – cần thay thế sớm.

– Bám bụi dầu, cặn: Làm tăng trọng lượng lệch, giảm hiệu suất.

– Mòn trục nối: Gây mất cân bằng khi quay.

– Lỏng bu lông: Có thể khiến cánh rơi hoặc vỡ khi vận hành.

Nếu sử dụng đúng cách, cánh quạt chất lượng tốt có thể đạt tuổi thọ từ 5 đến 10 năm hoặc hơn.

Cánh quạt hút gió công nghiệp là bộ phận kỹ thuật quan trọng ảnh hưởng trực tiếp đến hiệu suất, độ bền và mức tiêu thụ năng lượng của toàn hệ thống thông gió. Việc lựa chọn sai loại cánh hoặc vật liệu không phù hợp có thể dẫn đến hỏng hóc, chi phí sửa chữa lớn và thậm chí là gián đoạn sản xuất.

Vì vậy, khi có nhu cầu mua cánh quạt thông gió công nghiệp, bạn nên tham khảo kỹ các thông số để đảm bảo phù hợp với nhu cầu của doanh nghiệp. Hãy liên hệ với chúng tôi qua Hotline 0976459515 để được tư vấn và lựa chọn giải pháp phù hợp nhất.
