Quạt Hút 3 Pha: Cấu Tạo, Ứng Dụng Và Hướng Dẫn Lắp Đặt Chuẩn

Quạt hút 3 pha là thiết bị thông gió công nghiệp hoạt động bằng nguồn điện 3 pha, thường được sử dụng trong các nhà xưởng, kho hàng, hầm kỹ thuật hoặc các khu vực yêu cầu lưu lượng gió lớn và vận hành ổn định. Với công suất mạnh, tuổi thọ cao và hiệu suất vượt trội, quạt hút 3 pha ngày càng trở thành lựa chọn phổ biến trong các hệ thống thông gió chuyên nghiệp.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, ứng dụng thực tế cũng như cách lắp quạt hút công nghiệp đúng kỹ thuật để đạt hiệu quả tối đa. Nếu bạn đang cần tư vấn lắp đặt quạt hút công nghiệp, hãy đọc kỹ nội dung dưới đây.

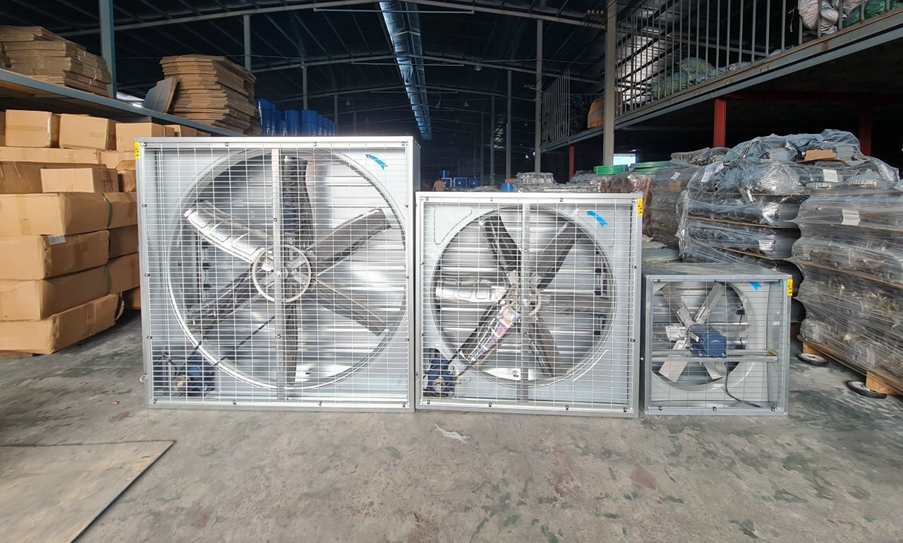

Quạt hút 3 pha

Quạt hút 3 pha là gì?

Quạt hút 3 pha là loại quạt công nghiệp sử dụng động cơ điện xoay chiều 3 pha (380V), chuyên dùng để hút khí nóng, khí độc, bụi hoặc khói trong môi trường công nghiệp. So với quạt 1 pha, quạt 3 pha có khả năng làm việc liên tục trong thời gian dài, không bị quá tải, tiết kiệm điện và phù hợp với hệ thống quy mô lớn.

Cấu tạo cơ bản của quạt hút 3 pha

Quạt hút 3 pha có thiết kế chắc chắn và được chế tạo để hoạt động trong điều kiện môi trường khắc nghiệt. Các bộ phận chính bao gồm:

Động cơ điện 3 pha

– Là trái tim của quạt, tạo lực quay cho trục cánh.

– Được thiết kế theo tiêu chuẩn IP55 trở lên (chống bụi, chống nước).

– Công suất dao động từ 0.75kW đến 15kW tùy kích thước và ứng dụng.

Cánh quạt

– Làm từ thép sơn tĩnh điện, inox hoặc hợp kim nhôm.

– Số lượng cánh: từ 3–12 tùy loại.

– Được thiết kế khí động học để tạo áp suất hút mạnh, lưu lượng lớn.

Vỏ quạt

– Bằng thép dày, sơn tĩnh điện hoặc inox.

– Chống ăn mòn, chịu lực tốt trong môi trường nhiều bụi và hơi ẩm.

Chân đế hoặc khung treo

– Tùy loại quạt: treo tường, gắn trần, để sàn hoặc nối ống gió.

– Đảm bảo độ ổn định, giảm rung và dễ lắp đặt.

Ưu điểm của quạt hút công nghiệp 3 pha

– Lưu lượng lớn, áp suất ổn định: Phù hợp với nhà xưởng, hầm mỏ, nhà máy hóa chất.
– Tiết kiệm điện hơn quạt 1 pha khi chạy lâu dài.

– Tuổi thọ cao, chịu nhiệt và chống ẩm tốt.

– Hoạt động êm ái, độ rung thấp nếu lắp đặt đúng kỹ thuật.

– Dễ điều khiển qua biến tần hoặc tủ điều khiển trung tâm.

Ứng dụng phổ biến của quạt hút 3 pha

– Nhà xưởng sản xuất: Hút nhiệt, hút khói, làm mát khu vực máy móc.

– Kho hàng, container: Lưu thông không khí, tránh ẩm mốc.

– Trang trại chăn nuôi: Hút khí amoniac, tạo luồng khí tươi.

– Hầm gửi xe, tầng hầm tòa nhà: Hút khói xe, đảm bảo an toàn cháy nổ.

– Xưởng sơn, cơ khí, hóa chất: Hút bụi mịn, khí độc, hơi dung môi.

Ưu tiên lắp quạt hút 3 pha đối với nhà xưởng, nhà kho

Cách lắp quạt hút công nghiệp 3 pha chuẩn kỹ thuật

Lắp quạt hút công nghiệp không đơn giản chỉ là đặt quạt vào vị trí mong muốn rồi cấp điện. Để đảm bảo an toàn, hiệu suất cao và tuổi thọ lâu dài, bạn cần tuân thủ các bước lắp đặt quạt hút công nghiệp sau:

Bước 1: Xác định vị trí lắp đặt

– Chọn vị trí cao, thoáng, tránh gần khu vực có vật cản luồng khí.

– Với quạt treo: chọn tường chịu lực, không bị rung khi quạt hoạt động.

– Với quạt nối ống: đảm bảo không bị rò rỉ đường ống gió.

Bước 2: Chuẩn bị bệ đỡ hoặc khung treo

– Gia cố chắc chắn bằng khung thép hoặc giá đỡ chuyên dụng.

– Sử dụng cao su giảm chấn hoặc đệm chống rung nếu cần.

Bước 3: Đấu nối điện nguồn 3 pha

– Sử dụng dây điện đạt chuẩn tiết diện, bọc cách nhiệt.

– Đấu nối đúng thứ tự pha (U–V–W), kiểm tra hướng quay của quạt.

– Lắp CB bảo vệ và aptomat riêng biệt.

– Có thể lắp thêm biến tần để điều khiển tốc độ quay.

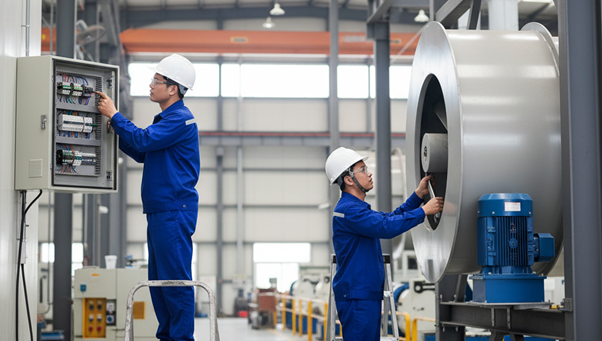

Đấu điện và kiểm tra kỹ khi lắp quạt hút công nghiệp 3 pha

Bước 4: Kiểm tra hướng gió

– Quạt hút cần được lắp đúng chiều gió vào – gió ra.

– Kiểm tra bằng giấy hoặc khói trước khi cố định hoàn toàn.

Bước 5: Vận hành thử

– Khởi động quạt và kiểm tra tiếng ồn, độ rung.

– Đo dòng điện từng pha để phát hiện sớm quá tải hoặc lệch pha.

– Đảm bảo không có vật thể lạ cản cánh hoặc hút ngược.

Xem thêm: Báo Giá Cánh Quạt Hút Công Nghiệp Chuẩn Theo Từng Loại

Một số lỗi thường gặp khi lắp đặt quạt hút công nghiệp

Trong quá trình lắp đặt quạt hút công nghiệp, nếu không tuân thủ kỹ thuật, có thể gặp các lỗi sau:

– Lắp sai chiều gió: Gây giảm hiệu suất hút, không đạt yêu cầu lưu lượng.

– Đấu sai pha điện: Motor quay ngược, dễ hỏng tụ hoặc cháy cuộn dây.

– Không cách âm – chống rung: Làm quạt kêu to, truyền rung xuống sàn/tường.

– Không kiểm tra dòng tải: Dễ gây chập cháy hoặc quá tải âm thầm.

Bảo trì định kỳ quạt hút 3 pha

Một hệ thống vận hành ổn định không thể thiếu kế hoạch bảo trì. Dưới đây là những công việc cần thực hiện:

– Vệ sinh cánh quạt, lưới lọc và đường ống định kỳ 2–4 tuần/lần.

– Kiểm tra dây điện, tụ, các mối nối để tránh chập cháy.

– Đo dòng điện hoạt động, phát hiện sớm hiện tượng motor quá tải.

– Tra dầu mỡ vòng bi, nếu là loại motor có bảo dưỡng.

– Kiểm tra tiếng ồn và rung lắc, phát hiện sớm hư hỏng cơ khí.

Tiêu chí chọn mua quạt hút 3 pha chất lượng

Để hệ thống quạt hoạt động hiệu quả và lâu dài, bạn nên ưu tiên các yếu tố sau khi chọn mua:

– Công suất phù hợp nhu cầu: Không chọn thừa gây tốn điện, không chọn thiếu gây quá tải.
– Motor đạt chuẩn IE2 hoặc IE3, tiết kiệm điện, bền bỉ.

– Chất liệu cánh và vỏ quạt: Tùy môi trường mà chọn thép, inox hay composite.

– Hãng uy tín, có bảo hành: Tránh mua hàng trôi nổi không rõ nguồn gốc.

– Có đầy đủ chứng nhận kỹ thuật, như: CO, CQ, ISO, kiểm định motor.

Quạt hút 3 pha là giải pháp tối ưu cho các hệ thống thông gió công nghiệp có quy mô vừa và lớn. Không chỉ mang lại hiệu suất hút gió vượt trội, loại quạt này còn đảm bảo vận hành ổn định, tiết kiệm năng lượng và tuổi thọ lâu dài.

Tuy nhiên, hiệu quả vận hành không chỉ phụ thuộc vào chất lượng quạt mà còn nằm ở cách lắp quạt hút công nghiệp. Việc lắp đúng kỹ thuật, kiểm tra điện pha, hướng gió và độ cân bằng là yếu tố sống còn để hệ thống vận hành trơn tru. Hãy liên hệ với chúng tôi qua Hotline 0976459515 để được tư vấn và lựa chọn giải pháp phù hợp nhất.
